插头支架是用于联接电源线的插头内置配件。两脚插头支架：有两根圆形针，只联接前方（L）和零线（N），非接地用。一般插针尺度有：4.0mm，4.8mm，5.0mm。一般咱们工厂出产的插头支架也比较完全，有欧式插头支架,美式插头支架,英式插头支架,法式插头支架,国标插头支架等等

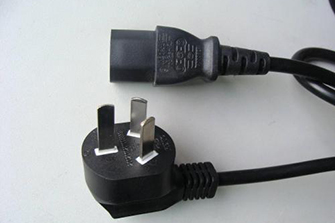

①依照外形分类的话，一般有三脚插头支架：有3根圆形针，衔接前方和零线，接地用。一般此类插头只有一个方向能够刺进到插座中，一般插针的尺度有：4.0mm，5.0mm，7.0mm，8.7mm

   依照材质分类的话，一般有空心插头支架：空心插头支架的两根圆形针一般是用铜板做的，里面是空心的，用塑胶填充的；另一种是实心插头支架：实心插头支架的两根圆形针一般是用铜棒做的，铜实心的。

②国际标准：

A型：NEMA 1–15标准（北美洲15 A/125 V非接地用）

B型：NEMA 5–15标准（北美15 A/125 V接地用）

     NEMA 5–20标准（北美20 A/125 V接地用）

     JIS C 8303, Class I标准（日本15 A/100 V接地用）

C型：

     CEE 7/16标准（欧洲2.5 A/250 V，非接地用）

  这种插头支架无极性，能够刺进到插座的任何一个方向，而使插头可随意变换前方和中性线的位置。此类标准插头支架可用于埃及、比利时、巴西、保加利亚、智利、丹麦、德国、芬兰、法国、希腊、印尼、伊朗、冰岛、意大利、约旦、喀麦隆、克罗地亚、、巴拉圭、秘鲁、波兰、葡萄牙、罗马尼亚、沙特阿拉伯、瑞典、塞尔维亚、斯洛伐克、西班牙、韩国、泰国、捷克共和国、突尼斯、土耳其、匈牙利、越南等国家。

中欧和东欧7/17标准（德国和法国16 A/250V，非接地用）

  这个标准插头同样具有两个圆形的针，直径为4.8mm，也有4.0mm，南北极无接地。该类插头支架只合适使用在较大的E型和F型圆形插座专用的类型，而在成形插头的基座上有数个洞来作为两个针状插脚与插座间的横向联络。该插头是专门使用于耗电量较高的电器设备上，而在韩国国内则使用于不需要接地的电器设备上。此类标准插头支架可用于埃及、比利时、巴西、保加利亚、智利、丹麦、德国、芬兰、法国、希腊、印尼、伊朗、冰岛、意大利、约旦、喀麦隆、克罗地亚、、波兰、葡萄牙、罗马尼亚、西班牙、韩国、泰国、捷克共和国、突尼斯、土耳其、匈牙利、越南等

以上也是简略的介绍，想了解各种插头支架，可以联络公司网址宁波佳迪五金进行咨询

   世界各国国情不同，输电距离不同，用电量各异，这就导致了各国电压不同，不过基本都为220V，50HZ，当然也有其他电压：110V、120V、240V的，电压不同，那么插座规格肯定也就不一样了。

总的来说高压使用效率更高，低压安全。

插头形状：矩形、柱状，截面大、耐受大电流；三角形：可以防止异物插入或者防止误插入，接入地线保护，保证安全；两角形：供电稳定，使用方便；

   国际电工委员会指出，全世界共有15种各式各样的插头，各国的电压也不相同。出门在国外要想使用电子设备，经常会遇到插头插座不适配的问题。为什么世界各国没有统一的插头插座呢？

　　插座诞生于一个尚未全球化的世界，这是世界各地插头型号不统一的主要原因。据介绍，插头的最初概念是美国发明家哈维·哈贝尔提出的。他发明了可拆连接插头，并于1904年申请了专利。

　 国际电工委员会成立于1906年，是世界上成立最早的国际性电工标准化机构。该机构早期将精力主要放在电气设备的标准化之上。工程师们将注意力放在插头插座的标准化之上已经是二战之后的事了。二战前，各个工业强国的基础设施基本完备。从20世纪初期到1947年这40多年来，插头插座的发展一直没有受到任何标准化控制。出于商业利益，大多数企业专注于国内市场，这就导致全世界出现了多种型号的插头。

　 西班牙标准化协会的发言人表示，虽然人们尝试推出统一的插头，但是这一愿望不可能很快实现。因为世界上已经有无数个插头插座。他反问道：“谁能说服一个国家改变全国的基础设施？”

因此，由于历史以及世界各国国境国情等原因最终导致多种不同型号的插头、插座、支架的型号，这要在世界范围内统一几乎是不可能的。

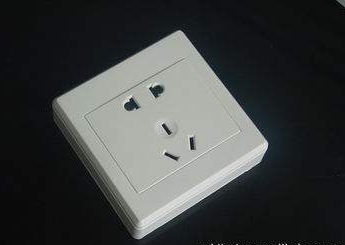

    86型的插座支架是一种按尺寸大小来直接命名的插座型号，其插座形状为正方形。大小规格为86mm*86mm，面板对边尺寸是86MM。上面可以有一个单元、二个单元或三个单元的功能件。

    86型开关插座支架是市场上目前最为热销，被大众所喜欢的一款开关插座支架。对于86型开关插座支架你了解多少？你是否懂得怎么去安装呢？今天GELAN就要给大家讲讲86型开关插座支架如何安装。

   86型插座支架安装详解

家庭电路通常有三个线分别是：火线、零线与地线。其中接地线一般用黄绿双色线，开关插座支架接线时，我们得先用试电笔找出火与零线，经此用颜色作为好标记。

一、墙壁开关如是用来控制插座支架电源的通断的话，其接线方法为：先将为线接入开关的L接线端子，（即火线进线口），再将开关的L1接线端子（即火线出线口）与两孔插座支架的L接线端子（即火线接线口）相联接，然后再将零线接入插座支架的N接线端子（零线接线口），就可以了。

二、如里插座支架不用开关控制，其开关只将控制灯具，那么其接线方法为：把把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。再将火线接入两孔插座支架的L接线端子，将零线接入插座支架的N接线端子，两孔插座支架成为另一个回路。

86型墙壁开关插座支架的安装

一：当我们让电工师傅安装多联墙壁开关插座支架时，首先要有逻辑判断标准，或者是按照灯的方位的前后顺序，一个一个的渐远安装。

二：在安装厨房开关插座支架时，也应选择多联墙壁开关插座支架，特别是厨房的排风开关，最好是放在最后一个，中间控制灯的开关不要跳开，这个将功能分开，方便以后的记忆和使用习惯。

   安装多联墙壁开关插座支架，这样就不会开一个开关，所有的看，开关就会打开，节省用电，且安装多联墙壁开关插座支架，可以方便我们的记忆，符合我们的用电习惯，在安装多联墙壁开关插座支架时，也要注意到以上的细节问题。

   今天为大家介绍一种挂墙式插座固定支架（摘自某实用新型专利），尤其适用于暗盒损坏情况下的挂墙式插座安装，属于房屋装修领域。这种挂墙式插座固定支架包括暗盒、座板和四个棘爪机构，座板的四个角上各设有一个棘爪机构，棘爪机构包括棘爪、销轴和紧定螺丝在座板的每个角上都设有两个耳板，采用销轴把棘爪转动连接在两个耳板之间，设置在座板上的紧定螺丝顶在棘爪的一端，棘爪的另一端与暗盒的内壁相配合，座板上设有一个长方形的接线盒孔，座板的中间两边各设有一个安装螺孔。该固定支架便于固定在原有的暗盒上，而且操作简单，安全可靠。

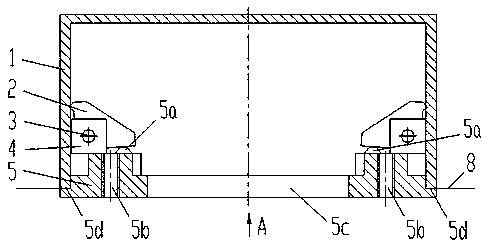

操作方法（见图）: 挂墙式插座固定支架，包括一个固定在墙式上的暗盒（1），其特征在于：它还包括一个座板（5）和四个棘爪机构，所述座板（5）的四个角上各设有一个棘爪机构，所述棘爪机构包括棘爪（2）、销轴（3）和紧定螺丝（5a）在座板（5）的每个角上都设有两个耳板（4），采用销轴（3）把棘爪（2）转动连接在两个耳板（4）之间，设置在座板（5）上的紧定螺丝（5a）顶在棘爪（2）的一端，棘爪（2）的另一端与暗盒（1）的内壁相配合，所述座板（5）上设有一个长方形的接线盒孔（5c），座板（5）的中间两边各设有一个安装螺孔（5b）；在安装时，所述座板（5）的四边止口（5d）卡在暗盒（1）的四边上，拧紧四角的紧定螺丝（5a），棘爪（2）绕销轴（3）转动，棘爪（2）与暗盒（1）配合的一端就抓牢住暗盒（1）的内壁，用两个紧固螺钉（6）穿过壁式插座（7）上的安装孔拧入安装螺孔（5b），把墙式插座（7）固定在座板（5）上。
